4820-01-655-9077

Válvula de tanque neumático Enviar esta página por correo electrónico

Imágenes

Imágenes de referencia de este número de stock nacional
Referencia del número de existencias nacionales 4820-01-655-9077 Referencia del número de existencias nacionales 4820-01-655-9077 Referencia del número de existencias nacionales 4820-01-655-9077 Referencia del número de existencias nacionales 4820-01-655-9077 Referencia del número de existencias nacionales 4820-01-655-9077 Referencia del número de existencias nacionales 4820-01-655-9077 Referencia del número de existencias nacionales 4820-01-655-9077 Referencia del número de existencias nacionales 4820-01-655-9077 Referencia del número de existencias nacionales 4820-01-655-9077 Referencia del número de existencias nacionales 4820-01-655-9077 Referencia del número de existencias nacionales 4820-01-655-9077 Referencia del número de existencias nacionales 4820-01-655-9077 Referencia del número de existencias nacionales 4820-01-655-9077 Referencia del número de existencias nacionales 4820-01-655-9077

Número de modelo o pieza: 4GPDENF0K-CFJ

Precios y disponibilidad

Envíe este formulario para conocer los precios actuales y la disponibilidad de esta NSN.
Número de pieza:
Cantidad:
Dirección de correo electrónico:
Teléfono:
Referencia:
Compañía:
Nombre:

No compartimos ni vendemos su información a nadie.
Privacidad | Letra chica

All major credit cards accepted as well as gov. p-cards

Acerca de este producto
EL ACTUADOR NEUMÁTICO ES ROBUSTO, DE CUARTO DE VUELTA, ACTUADOR DE DOBLE PISTÓN QUE FUNCIONA CON SCOTCH YOKE PRINCIPAL EQUIPADO CON RETORNO DE RESORTE Y POSICIONADOR DE VÁLVULAS

pdf NSN 4820-01-655-9077 Hoja de datos

MRC:
MATERIAL DEL CUERPO
MATERIAL DEL CUERPO:
BRONCE
MRC:
DIÁMETRO EXTERIOR DE LA BRIDA DEL PRIMER EXTREMO
DIÁMETRO EXTERIOR DE LA BRIDA DEL PRIMER EXTREMO:
8.661 PULGADAS NOMINAL
MRC:
ESTILO CORPORAL
ESTILO CORPORAL:
DIRECTO A TRAVÉS
MRC:
CLASIFICACIÓN TEMPORAL
CLASIFICACIÓN TEMPORAL:
100.0 GRADOS CELSIUS
MRC:
TIPO DE CONEXIÓN DE PRIMER EXTREMO
TIPO DE CONEXIÓN DE PRIMER EXTREMO:
BRIDA DE CARA LISA
MRC:
DESIGNADOR DE ESTILO DE PRIMER EXTREMO
DESIGNADOR DE ESTILO DE PRIMER EXTREMO:
LLANURA
MRC:

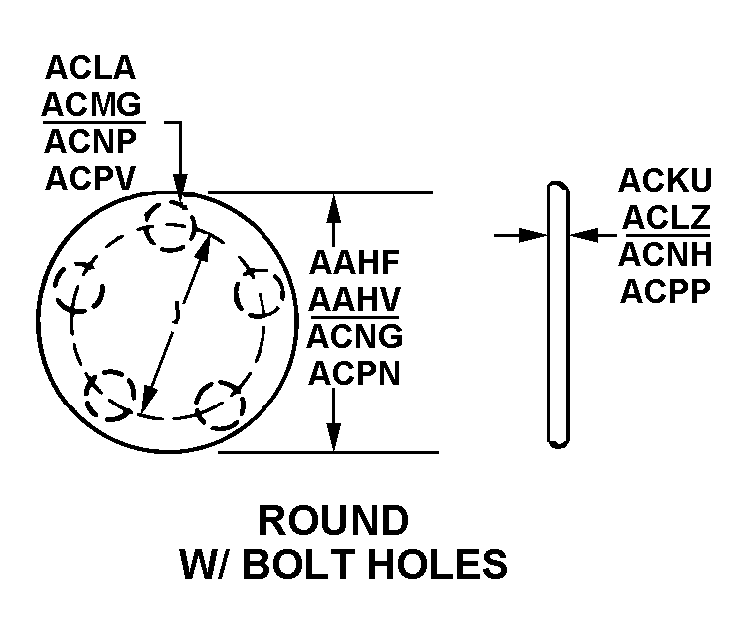

ESTILO DE FORMA DE BRIDA DEL PRIMER EXTREMO
ESTILO DE FORMA DE BRIDA DEL PRIMER EXTREMO:
REDONDO CON ORIFICIOS DE PERNO
MRC:
ESPESOR DE BRIDA DEL PRIMER EXTREMO
ESPESOR DE BRIDA DEL PRIMER EXTREMO:
0.945 PULGADAS NOMINAL
MRC:
CANTIDAD DEL ORIFICIO DEL PERNO DEL PRIMER EXTREMO
CANTIDAD DEL ORIFICIO DEL PERNO DEL PRIMER EXTREMO:
MRC:
DIÁMETRO DEL ORIFICIO DEL PERNO DEL PRIMER EXTREMO
DIÁMETRO DEL ORIFICIO DEL PERNO DEL PRIMER EXTREMO:
0.700 PULGADAS NOMINAL
MRC:
TAMAÑO NOMINAL DE TUBERÍA DEL PRIMER EXTREMO ACOMODADO
TAMAÑO NOMINAL DE TUBERÍA DEL PRIMER EXTREMO ACOMODADO:
4.000 PULGADAS
MRC:
RELACIÓN DE SEGUNDO FIN CON PRIMER FINAL
RELACIÓN DE SEGUNDO FIN CON PRIMER FINAL:
IDÉNTICO
MRC:
RELACIÓN DEL TERCER FIN CON LOS FINES PRECEDENTES
RELACIÓN DEL TERCER FIN CON LOS FINES PRECEDENTES:
IDÉNTICO AL PRIMER EXTREMO
MRC:
DISTANCIA CARA A CARA
DISTANCIA CARA A CARA:
11.811 PULGADAS NOMINALES
MRC:
DISPOSITIVO DE CONTROL DE FLUJO
DISPOSITIVO DE CONTROL DE FLUJO:
PISTÓN, MUELLE CARGADO
MRC:
CANTIDAD DE CONEXIÓN FINAL
CANTIDAD DE CONEXIÓN FINAL:
MRC:
IDENTIFICACIÓN DEL ARTÍCULO FINAL
IDENTIFICACIÓN DEL ARTÍCULO FINAL:
TSCE NONTACT NO NODE 2; TSCE TACT NODE2 SER A
MRC:
NOMBRE DE LA PIEZA ASIGNADO POR LA AGENCIA DE CONTROL
NOMBRE DE LA PIEZA ASIGNADO POR LA AGENCIA DE CONTROL:
MONTAJE DE VÁLVULAS 4IN; VÁLVULA DE CONTIROL DE TEMPERATURA DE 3 VÍAS, GPD NEUMÁTICO, 4 PULGADAS
MRC:
CARACTERÍSTICAS COMPLEMENTARIAS
CARACTERÍSTICAS COMPLEMENTARIAS:
DESGLOSE P / N: ACCIÓN NEUMÁTICA DE 4 PULGADAS, CUERPO DE BRONCE / SELLO VITON, TIPO DE ACTUADOR: SEÑAL DE COMANDO DE 0.21 A 1.03 BAR CON ANULACIÓN MANUAL; ENHEBRADO DE PUERTOS ACUTADORES - NPT; ACCIÓN DE LA VÁLVULA CON EL AUMENTO DE LA TEMPERATURA: PUERTO 3 EN EL SENTIDO DE LAS AGUJAS DEL RELOJ AL PUERTO 1 DE 180 GRADOS, MARCHA ATRÁS
MRC:
--
NIIN:
016559077
MRC:
--
Número de existencias de la OTAN:
4820-01-655-9077
MRC:
--
Vigencia:
N/A
MRC:
--
Unidad de medida:
0 EA
MRC:
--
Desmilitarización:
No
MRC:
--
Reparabilidad:
Si se condena o no se puede reparar econÓmicamente, desÉchelo a un nivel intermedio
FIIG:
--
FIIG:
A07100
MRC:
--
INC:
06509
MRC:
--
IMM:
AX
Certified products icon

Todos los productos certificados

El material nuevo de fábrica, el material nuevo, el excedente nuevo, el material revisado, reparable y AS eliminado / usado irán acompañados de un Certificado de conformidad y cualquier otro documento / rastro cuando corresponda. Tenemos una retención récord de 7 años.

Quality inspections icon

Calidad | ISO 9001:2015 + AS9120B

Estamos comprometidos con la calidad y seguimos un sistema de gestión de calidad AS9120. AeroBase Group está certificado por HAZMAT y registrado en DDTC, ITAR y Aviation Suppliers Association (ASA). Todos los productos son inspeccionados al 100%.

Compromiso de calidad »

Shipping icon

Naviero

La entrega de pedidos IN-STOCK se envía el mismo día cuando el pedido se realiza antes de las 2:00 PM EST.

Las fechas de entrega de los artículos NO STOCK son estimaciones basadas en la cartera actual y están sujetas a confirmación en el momento del pedido.

Definición formal

Definición de NSN 4820-01-655-9077

Una válvula, diseñada para su fijación a tanques de presión y / o equipos mecánicos con el fin de permitir un aumento, disminución y medición de la presión (similar a las válvulas de neumáticos) dentro de una cámara de confinamiento que transporta aire comprimido, gases o aceite.

Usuarios finales Ministerio de Educación: Principales entidades organizativas

Nombre
MOE Code Código de entidad organizativa principal (MOE)
MOE Rule Un código de cuatro posiciones que refleja la responsabilidad de gestión dentro de los servicios militares participantes, agencias civiles, la OTAN y otros países extranjeros.
PICA Un código que indica la actividad principal de control de suministro responsable de establecer objetivos de almacenamiento, controlar los objetivos de almacenamiento y mantener la responsabilidad del artículo para un artículo de suministro. Título corto- pica. Anteriormente gerente de inventario mayorista
DSOR La referencia cruzada del código de origen de reparación del depósito (DSOR) a la actividad de mantenimiento identifica aquellas actividades aprobadas para realizar el mantenimiento a nivel de almacén para los servicios.
User:
DEPARTAMENTO DE LA MARINA Departamento De La Marina
MOE:
DN
Rule:
N2H4
PICA:
HD
DSOR:
CN

Administración

Códigos de gestión por departamento

El precio histórico de este NSN está entre 26,488.00 and 34,056.00 USD.
Dependiendo de la cantidad, disponibilidad, condición, plazo de entrega y posible interrupción de un artículo, no podemos garantizar el precio hasta que le proporcionemos un presupuesto actualizado.

Departamento De La Marina

SOS: NRP
AAC: J
SLC: 0
CIIC: U
REC REP CODE: H
MGMT CTL: 7H--009
USC: L
REC REP CODE DESC: SI SE CONDENA O NO SE PUEDE REPARAR ECONÓMICAMENTE, DESÉCHELO A UN NIVEL INTERMEDIO.
